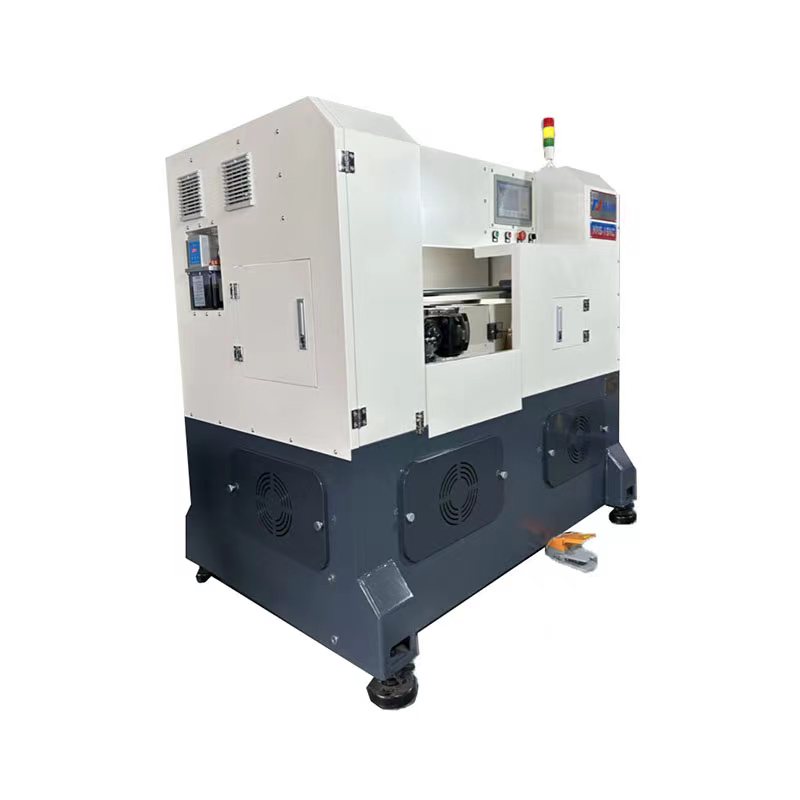

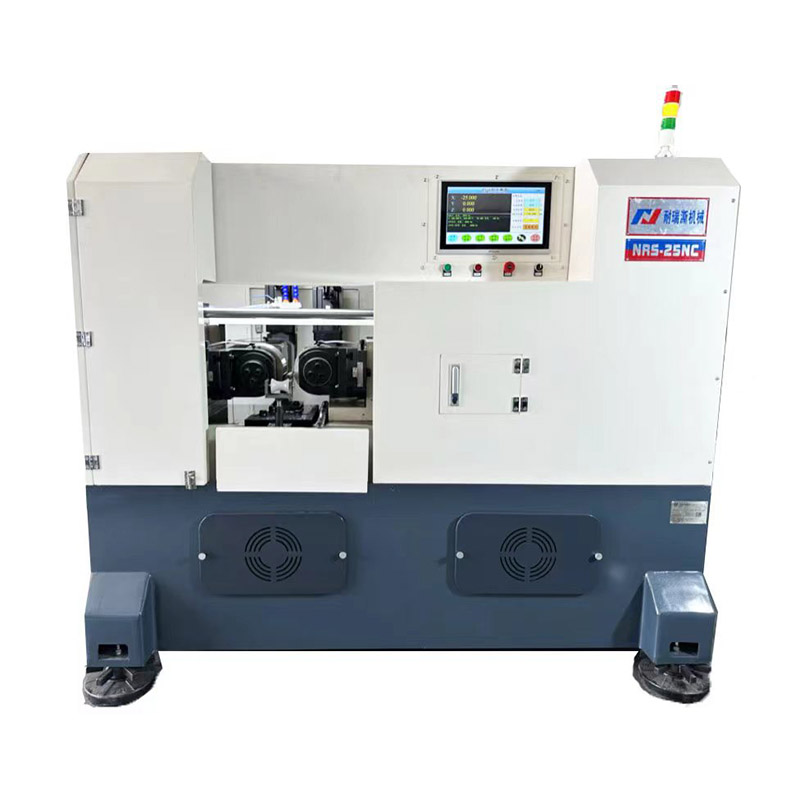

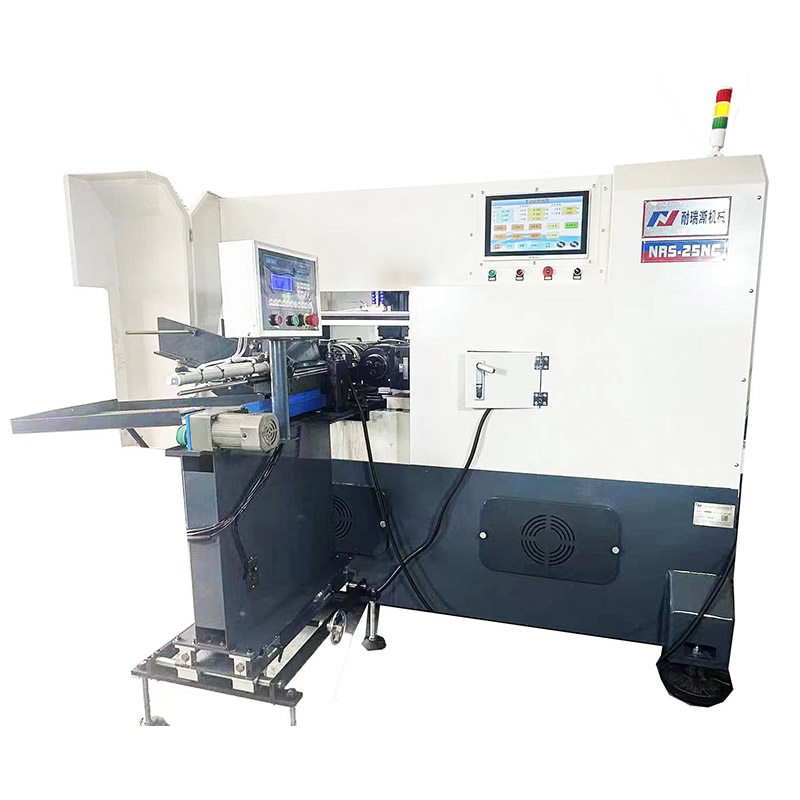

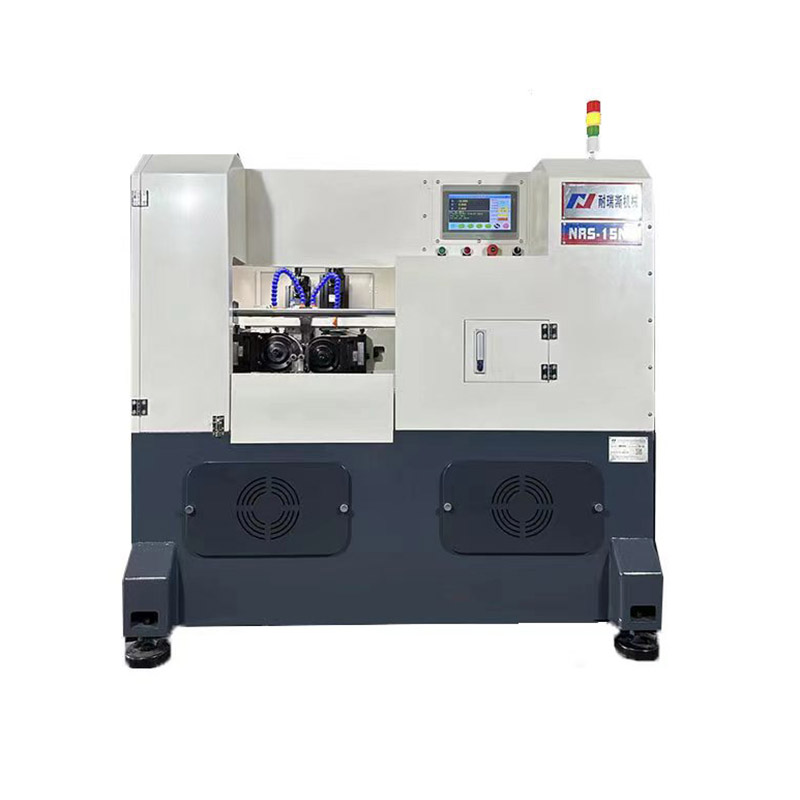

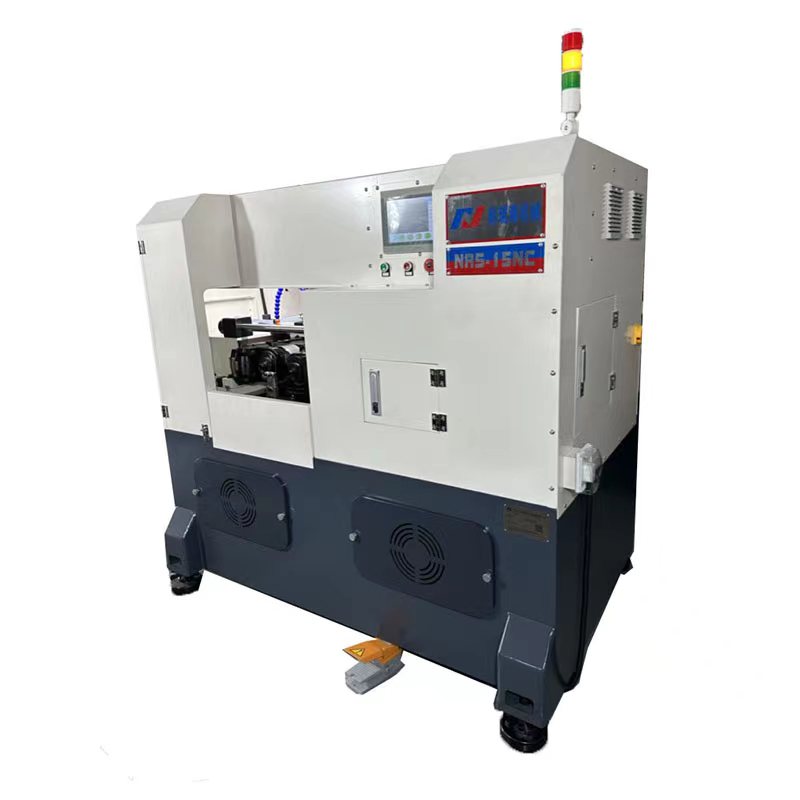

CNC Servo-Motor İplik Haddeleme Makinesi

CNC Servo-Motor İplik Haddeleme Makinesi

Bu CNC iş parçacığı haddeleme makinesinin ana özellikleri:

   A. Model kodu servo motor sürücüsü, maksimum çıkış 30 tonlardır.

  B. Aşağıdaki iş parçaları silindir türüne göre yapılabilir:

   1.

       Çap ≤ 80mm, zift 8.0mm, maksimum uzunluk 150 mm'dir

  2. [Tales Beed] Sıklıkla kullanılan 55 ° ve 60 ° üçgen iplik perdesi ≤8.0mm, uzunluk ve çap ücretsiz

C. Yapısal Özellikler: İki silindir mili servo motorlar tarafından tahrik edilir ve besleme mili servo motorlar tarafından yuvarlanır

     Boncuk çubuğu yem'e aktarın.

D. Bu yuvarlanma makinesi, solucan dişleri, yamuk dişler, top gibi çeşitli diş şekli ürünlerini de işleyebilir

   Vida, yuvarlanma, knurling, yuvarlanma oluğu vb. Çizim yüzeyine göre belirlenmelidir.

II 、 Teknik özellikler:

 1. Yuvarlanan ipliğin dış çapı: φ3 ~ φ80mm

 2. Haddeleme iplik perdesi: 0.6 ~ 8.0mm

 3. Mil Hızı: 10 ~ 60RPM (Adımsız Hız Düzenlemesi)

 4. Tel silindirin dış çapı (maks): φ210mm, kama boyutu 20*8mm/mm.

 5. Mil dış çap: φ75mm (H7)

 6. Tel silindirinin genişliği ve uzunluğu: İş parçasının talebine göre en uzun olan 150 mm'ye kullanılabilir

 İle, - genel ortak özellikler 35, 40, 50, 60, 70, 100mm'dir.

  7. İki iğ arasındaki maksimum mesafe: 280mm

 8. İki iğ arasındaki minimum mesafe: 180mm

 9. Maksimum yuvarlanma basıncı: 30 ton

 10. Roller Drive Beygir gücü: 11kw

 11. Yem itme beygir gücü: 5.5kw

 12. Yerden Silindir Merkezine Yükseklik: 1050mm

 13. Zemin alanı: 2100lmm*1600wmm*2100HMM

 14. Net ağırlık: 3200kgs; Brüt Ağırlık: 3000kgs
