CNC Servo Motorlu İplik Haddeleme Makinesi Hassasiyeti, Üretkenliği ve İplik Kalitesini Nasıl Artırabilir?

Makale Özeti: A CNC Servo Motorlu İplik Haddeleme Makinesidoğru, tekrarlanabilir ve etkili diş oluşturma performansına ihtiyaç duyan üreticiler için tasarlanmıştır.NERESServo tahrikli silindir milleri ve besleme hareketi, 30 tona kadar yuvarlanma basıncı ve φ3–φ80 mm diş çapı aralığına sahip NRS-25NC/NRS-15NC serisini sunar. Bu makale, bir CNC diş ovalama çözümü seçerken çalışma avantajlarını, teknik özelliklerini, uygulamalarını ve dikkate alınması gereken önemli faktörleri açıklamaktadır.

İçindekiler

• CNC Servo Teknolojisi Diş Açmada Neden Önemlidir?
• CNC Servo Motorlu İplik Haddeleme Makinesinin Temel Özellikleri Nelerdir?
• Ana Teknik Özellikler Nelerdir?
• Hangi Uygulamaları İşleyebilir?
• Üreticiler Ne Gibi Faydalar Bekleyebilir?
• Doğru İplik Açma Makinesini Nasıl Seçmelisiniz?
• Makine Konfigürasyonu Üretim İçin Neden Önemlidir?
• Sıkça Sorulan Sorular
• Çözüm

CNC Servo Teknolojisi Diş Açmada Neden Önemlidir?

Diş açma, sertleştirilmiş kalıpların malzemeyi kesmeden diş oluşturmak için iş parçasına basınç uyguladığı bir soğuk şekillendirme işlemidir. Hassas bağlantı elemanları, miller, vidalar, solucanla ilgili bileşenler ve diğer dişli parçaları üreten üreticiler için silindir hareketinin ve beslemenin doğru bir şekilde kontrol edilmesi çok önemlidir.

CNC Servo Motorlu İplik Haddeleme Makinesi, silindir millerini ve besleme hareketini kontrol etmek için servo motorlar kullanarak bu süreci iyileştirir. NERES spesifikasyonlarına göre iki silindir şaftı servo tahriklidir, besleme şaftı da servo kontrolü kullanır. Bu konfigürasyon, zorlu diş oluşturma işlemleri için daha koordineli bir hareket sistemi sağlar.

Temel mekanik kurulumla karşılaştırıldığında CNC servo kontrolü, üretim parametrelerinin yönetilmesini ve tekrarlanmasını kolaylaştırabilir. Bu, özellikle üreticilerin tekrarlanan üretim partilerinde istikrarlı boyutsal performansa ihtiyaç duyduğu durumlarda değerlidir.

CNC Servo Motorlu İplik Haddeleme Makinesi araştıran alıcılar için en önemli hususlar arasında iş parçası boyutları, diş adımı, haddeleme basıncı, iş mili hızı, kalıp konfigürasyonu ve gerekli üretim yöntemi yer alır.

CNC Servo Motorlu İplik Haddeleme Makinesinin Temel Özellikleri Nelerdir?

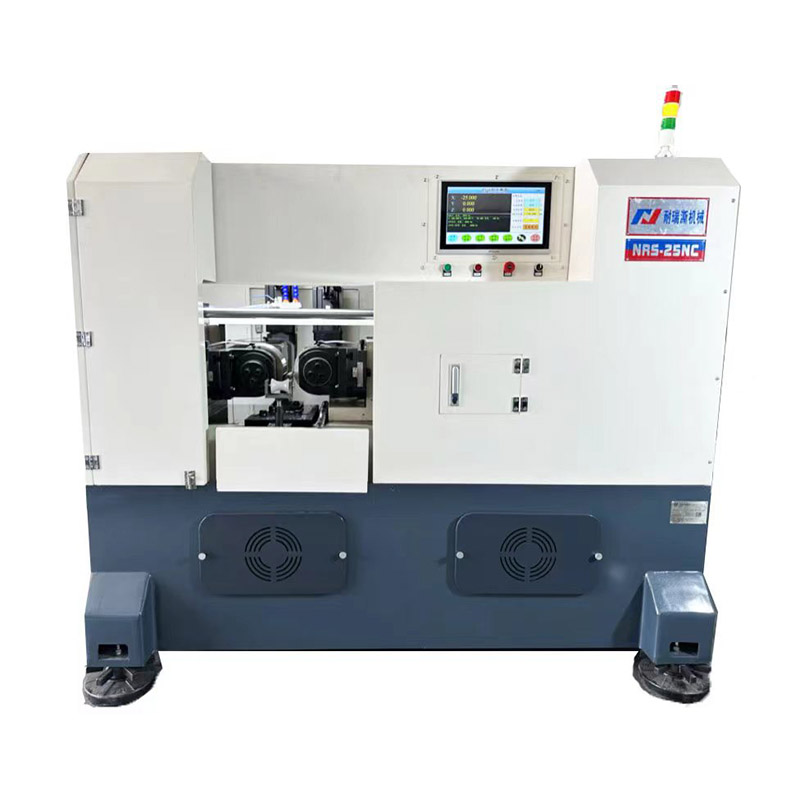

NERES NRS-25NC/NRS-15NC serisi, servo sürücü teknolojisini sağlam bir diş oluşturma yapısıyla birleştirir. Tasarımı, seçilen haddeleme kalıplarına ve iş parçası çizimine bağlı olarak hem yaygın üçgen dişlere hem de daha geniş bir yelpazedeki özel diş profillerine uyum sağlayacak şekilde tasarlanmıştır.

• Servo motor sürücüsü:Makara milleri ve besleme hareketi servo motorlar vasıtasıyla kontrol edilir.
• Yüksek yuvarlanma kuvveti:Maksimum yuvarlanma basıncı 30 tona ulaşır.
• Geniş iş parçası aralığı:Haddeleme ipliğinin dış çapları φ3 ile φ80 mm arasında değişir.
• Esnek saha kapasitesi:0,6'dan 8,0 mm'ye kadar olan diş adımları belirtilen spesifikasyonlar dahilinde desteklenmektedir.
• Değişken iş mili hızı:Mil hızı, kademesiz hız ayarıyla 10 ila 60 RPM arasında ayarlanabilir.
• Çoklu şekillendirme olanakları:Çekme ve silindir konfigürasyonuna bağlı olarak makine, sonsuz dişleri, trapez dişleri, bilyalı vidayla ilgili profilleri, tırtıllı ve yuvarlanma kanallarını işleyebilir.

Bu kombinasyon, makineyi tek bir standart diş geometrisiyle sınırlı ekipman yerine esnek bir platform arayan üreticiler için uygun hale getirir.

Ana Teknik Özellikler Nelerdir?

Bir makinenin belirli bir üretim hattına uygun olup olmadığını değerlendirirken teknik özellikler kritik öneme sahiptir. Aşağıdaki tabloda NERES CNC servo motor modelinin yayınlanmış teknik özellikleri özetlenmektedir.

Yaygın olarak kullanılan 55° ve 60° üçgen dişlerin besleme içi haddelenmesi için, yayınlanan spesifikasyon, maksimum 8,0 mm adım ve maksimum 150 mm uzunluğa sahip, çapı φ80 mm'ye kadar olan iş parçalarını belirtir. Uygun kuruluma bağlı olarak, 8,0 mm'ye kadar adımlı, yaygın olarak kullanılan 55° ve 60° üçgen dişler için içten beslemeli haddeleme de mevcuttur.

Hangi Uygulamaları İşleyebilir?

Servo kontrollü diş açmanın en büyük avantajlarından biri, uygun kalıp seçimi ve makine konfigürasyonu yoluyla farklı şekillendirme gereksinimlerini destekleme yeteneğidir.

Tipik işleme olanakları şunları içerir:

• 55° ve 60° üçgen dişler
• Solucan diş profilleri
• Trapez diş profilleri
• Bilyalı vidayla ilgili haddeleme uygulamaları
• Tırtıl açma işlemleri
• Yuvarlanma olukları
• Mühendislik çizimlerine dayalı diğer özelleştirilmiş diş şekilleri

Gerçek işleme kapasitesi her zaman iş parçası çizimine, malzemesine, gerekli diş profiline, kalıp tasarımına, çapına, adımına ve üretim yöntemine göre doğrulanmalıdır. Bu, standart diş boyutlarının geçerli olmayabileceği özel bileşenler için özellikle önemlidir.

Üreticiler Ne Gibi Faydalar Bekleyebilir?

1. Daha Kontrollü Hareket

Servo tahrikli silindir milleri koordineli hareket kontrolü sağlar. Bu, üreticilerin benzer bileşenlerden oluşan partiler üretirken tekrarlanabilir işleme koşulları oluşturmasına yardımcı olabilir.

2. Esnek Üretim Parametreleri

Kademesiz düzenlemeye sahip 10–60 RPM iş mili hızı aralığı, üretim parametrelerinin iş parçası ve şekillendirme gereksinimlerine göre ayarlanmasına olanak tanır.

3. Yüksek Şekillendirme Kapasitesi

Maksimum 30 tonluk yuvarlanma basıncına sahip makine, zorlu soğuk şekillendirme uygulamaları için tasarlanmıştır. Yuvarlanma kuvveti ve servo kontrollü hareketin birleşimi, uygun boyuttaki dişli bileşenlerin istikrarlı üretimi için bir temel sağlar.

4. Çoklu İşleme Seçenekleri

Üreticilerin her diş şekillendirme işlemi için ayrı ekipmana ihtiyacı yoktur. Uygun silindirler ve mühendislik doğrulaması ile tek bir platform; dişler, tırtıllar ve yuvarlanma olukları dahil olmak üzere çeşitli profilleri destekleyebilir.

5. Endüstriyel Üretime Uygun

Makinenin sağlam yapısı, 11 kW silindir tahriki, 5,5 kW besleme tahrik sistemi ve yaklaşık 2100 × 1600 × 2100 mm kaplama alanı, onu ekipman stabilitesi ve tekrarlanabilirliğin önemli olduğu endüstriyel üretim ortamlarına uygun hale getirir.

Doğru İplik Açma Makinesini Nasıl Seçmelisiniz?

Yalnızca maksimum basınca veya motor gücüne göre bir makine seçmek, uygun olmayan bir konfigürasyona yol açabilir. Daha güvenilir bir satın alma süreci, gerçek bileşen gereksinimleriyle başlar.

1. İş parçası çapını tanımlayın:Üretim için gereken minimum ve maksimum ham parça çapını onaylayın.
2. İplik adımını onaylayın:Gerekli adımı makinenin desteklenen aralığıyla karşılaştırın.
3. Yuvarlanma yöntemini belirleyin:Besleme içi veya besleme yoluyla haddelemenin uygun olup olmadığına karar verin.
4. Diş geometrisini kontrol edin:Standart üçgen dişler ve özel profiller farklı kalıplar ve konfigürasyonlar gerektirebilir.
5. Üretim hacmini değerlendirin:Yüksek hacimli üretim, CNC kontrolünden ve otomatik besleme entegrasyonundan daha fazla yararlanabilir.
6. Makine boyutlarını inceleyin:Makine, operatör erişimi, malzeme taşıma ve bakım için yeterli atölye alanı sağlayın.
7. Çizimi üreticiyle tartışın:Standart olmayan bileşenler için, satın almadan önce teknik onay, yapılandırma risklerini azaltabilir.

NERES kendisini diş açma makineleri, diş açma kalıpları, diş açma aletleri ve ilgili ekipmanların Çin üreticisi ve tedarikçisi olarak konumlandırıyor. Ürün portföyü aynı zamanda otomatik CNC diş açma makinelerini ve diğer diş oluşturma çözümlerini de içermektedir.

Makine Konfigürasyonu Üretim İçin Neden Önemlidir?

İplik ovalama performansı makinenin kendisinden daha fazlasına bağlıdır. Makine, haddeleme kalıpları, iş parçası malzemesi, iş parçası çapı, yağlama, diş geometrisi ve işleme parametreleri arasındaki ilişki nihai sonucu belirler.

Örneğin aynı makine, geleneksel üçgen dişten özel diş profiline geçiş yaparken farklı silindir tasarımlarına ihtiyaç duyabilir. Benzer şekilde, iş parçası malzemesinin veya diş adımının değiştirilmesi de parametre ayarlamaları gerektirebilir.

Bu nedenle profesyonel bir tedarikçi, son konfigürasyonu önermeden önce bileşen çizimini değerlendirmelidir. Bu mühendislik odaklı yaklaşım, özellikle Çin'deki bir fabrikadan özelleştirilmiş diş açma makineleri tedarik eden alıcılar için kullanışlıdır.

NERES, CNC ovalama çözümlerinin müşteri gereksinimlerine göre özelleştirilebileceğini belirterek, uygun ekipmanın seçilmesi konusunda teknik destek sağlıyor.

Sıkça Sorulan Sorular

CNC Servo Motorlu İplik Haddeleme Makinesi Nedir?

Silindir millerini ve besleme hareketini tahrik etmek için servo motorlar kullanan, CNC kontrollü bir diş oluşturma makinesidir. NERES NRS-25NC/NRS-15NC serisi, silindir konfigürasyonuna bağlı olarak diş açma ve tırtıl açma ve oluk açma gibi diğer şekillendirme işlemleri için tasarlanmıştır.

NERES makinesi hangi diş çapını işleyebilir?

Yayınlanan spesifikasyon, 0,6–8,0 mm'lik bir haddeleme dişi aralığı aralığı ile birlikte, φ3–φ80 mm'lik bir haddeleme ipliği dış çap aralığını listelemektedir.

Maksimum yuvarlanma basıncı nedir?

Belirtilen maksimum yuvarlanma basıncı 30 tondur. Gerçek işleme koşulları iş parçasına, malzemeye, diş geometrisine ve haddeleme kalıplarına göre değerlendirilmelidir.

Bu makine özel diş profillerini işleyebilir mi?

Evet. Üreticiye göre makine, iş parçası çiziminden gerekli konfigürasyon belirlendiğinde sonsuz dişleri, trapez dişleri, bilyalı vidayla ilgili profilleri, tırtıllı, yuvarlanma kanallarını ve diğer diş şekillerini işleyebilir.

Fiyat teklifi isterken ne sunmalıyım?

Doğru bir öneri için alıcıların iş parçası çizimini, malzemeyi, iş parçası çapını, bitmiş diş çapını, adımı, diş uzunluğunu, gerekli üretim hacmini ve tercih edilen haddeleme yöntemini sağlaması gerekir. Bu ayrıntılar, tedarikçinin makine konfigürasyonunu ve uygun haddeleme kalıplarını daha doğru bir şekilde değerlendirmesine olanak tanır.

Çözüm

CNC Servo Motorlu İplik Haddeleme Makinesi, kontrollü şekillendirme, tekrarlanabilir işleme, esnek diş üretimi ve endüstriyel düzeyde haddeleme kapasitesi arayan üreticiler için değerli bir yatırım olabilir. NERES NRS-25NC/NRS-15NC serisi, φ3–φ80 mm haddeleme ipliği çaplarını, 0,6–8,0 mm hatveleri, kademesiz 10–60 RPM iş mili hızını ve 30 tona kadar haddeleme basıncını destekler.

Bir makineyi standart dişler, özel diş profilleri, tırtıl açma veya diğer hassas şekillendirme gereksinimleri için değerlendiriyorsanız en iyi yaklaşım, makine konfigürasyonunu gerçek bileşen çiziminiz ve üretim hedeflerinizle eşleştirmektir.Bize UlaşınNERES'in uygun bir CNC Servo Motorlu İplik Haddeleme Makinesi çözümünü görüşmek için iş parçası spesifikasyonlarınız ve üretim gereksinimlerinizle görüşün.
