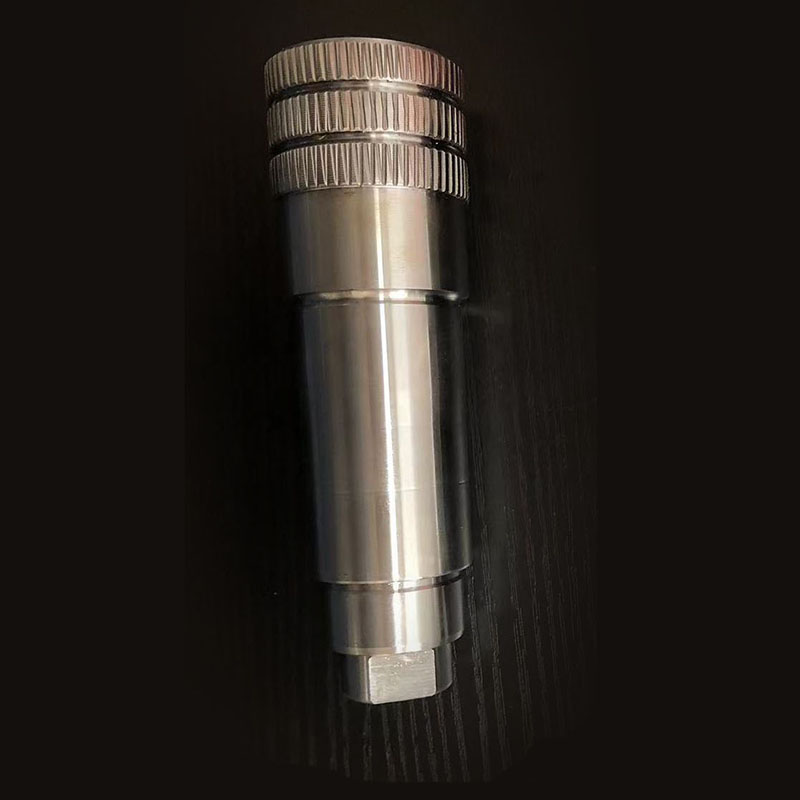

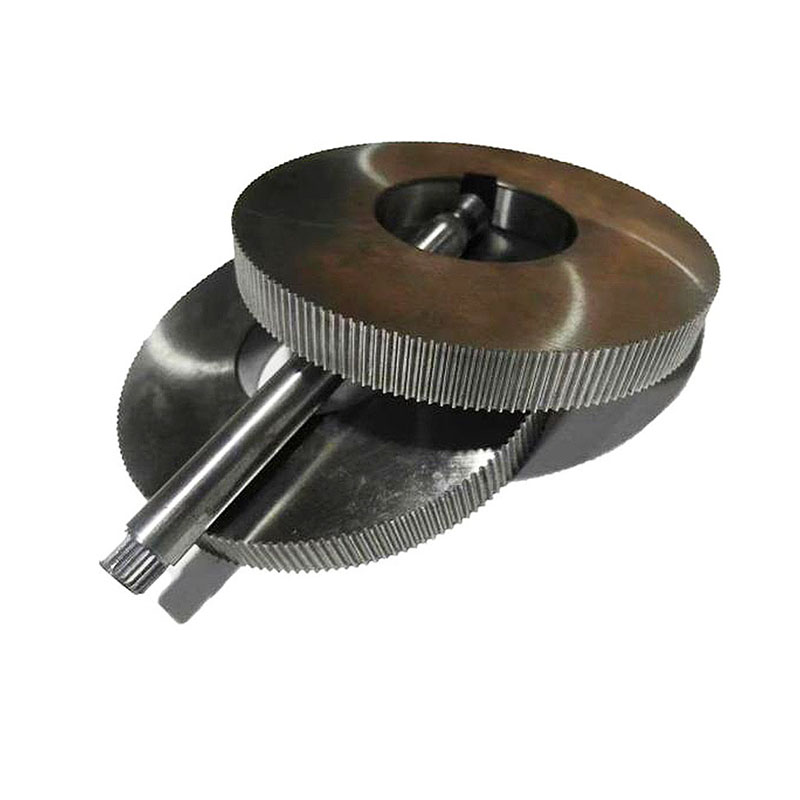

Spline Haddeleme Kalıpları

NERES Spline Hadde Kalıplarını fabrikamızdan satın alacağınızdan emin olabilirsiniz ve size en iyi satış sonrası hizmeti ve zamanında teslimatı sunacağız. Sinüsler ve çentikler, genellikle tam oturma gerektirmeyen silindirler yerine, eşleşen parçalarla hassas koordinasyon gerektiren tork aktarımı uygulamaları için yaygın olarak kullanılır. Yarım mil, tahrik mili, EV motor mili ve güç çıkış mili, oluklu ve tırtıklı bileşenlerin yaygın türleridir. Yekpare mil üzerindeki yivler ve çentikler, Neres ekipmanında iki kalıplı bir besleme veya tek döngülü bir rulo işlemi kullanılarak yuvarlanabilir. İçi boş mil uygulamalarında, üç kalıplı bir zorlamalı geçiş haddeleme işlemi kullanılabilir. Cebri beslemeli haddeleme işlemi, iki veya üç kalıp kullanarak katı ve içi boş eksenlerde sürekli uzunlukta kamalar ve çentikler üretmek için de kullanılabilir. Neres spline işlemi, ANSI 5 (DIN 8) veya daha yüksek doğruluk toleransına ulaşabilir.

Eğri çizgi anahtarı ve tırtıklı geometri Eğik çizgi ve tırtıklı şekiller, üst düzlem, kök düzlemi, basınç açısı ve sabit bir dizi aralığı ile yarıçap geçişi içeren kıvrımlı kontur geometrisi tarafından tanımlanır. Kamalar ve çentikler ya düzdür (parçanın eksenine paraleldir) ya da bir kılavuza sahiptir (spiral açı). Yivler tipik olarak 20 ila 37,5 basınç açılarına sahipken, tırtıklar genellikle 25 ila 45 basınç açılarına sahiptir. ANSI B92.1 ve B92.2M, ISO 4156, DIN 5480 ve 5481, SAEJ-500 ve JIS spesifikasyonları, yivler için endüstri standartlarını tanımlar ve dünya çapında kullanılan çentikler. Yivlerin ve çentiklerin en önemli özellikleri, tel boyutunun ve diş aralığının doğruluğu veya ayrılma hatasıdır. Sinüsler ve çentikler genellikle, çevredeki toplam diş sayısının ön haddeleme kaba çapına bölünmesine eşit çap aralığına veya diş sayısına bölünen milimetre çapa eşit modüle göre sınıflandırılır. Tolerans derecesine, basınç açısına ve diş geometrisine bağlı olarak, 2,5 adede kadar şeride ve yivlere ve blok dişleri olmayan çentiklere sahip Kinefac silindirik kalıplama işlemleri kullanılabilir.
